Modèles applicables : CL4NX/6NX
Veuillez vous référer à ce qui suit.
|
1.
|
Vérifiez que l'imprimante est hors tension et débranchez le câble d'alimentation de la prise secteur.
|
|
2.
|
Ouvrez le capot supérieur.
|
 |
ssurez-vous d'ouvrir complètement le capot supérieur pour éviter qu'il ne retombe accidentellement. |
|
3.
|
Poussez le loquet de blocage de la tête (1) vers l'arrière pour déverrouiller la tête d’impression.
|
|
La tête d’impression et les éléments à proximité sont chauds après l'impression. Prenez soin de ne pas vous brûler.
Si vous touchez les bords de la tête à mains nues, vous risquez de vous blesser.
|
|
4.
|

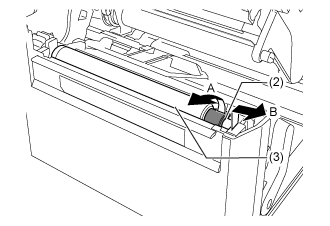

Soulevez le levier (2) dans le sens A pour déverrouiller le rouleau de platine (3), puis tirez le rouleau de platine (3) dans le sens B.
|
|
5.
|
Installez le nouveau rouleau de platine.
|
|
a.
|

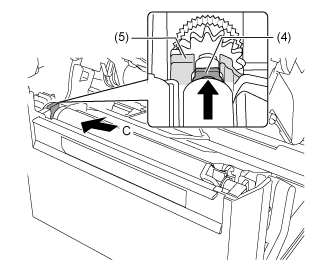

Assurez-vous que la languette (4) sur l'extrémité d'entraînement gauche du rouleau de platine est dirigée vers le haut. Poussez le rouleau de platine dans le sens C de sorte que la languette (4) soit fixée dans la rainure (5) du côté de l'entraînement.
|
|
b.
|

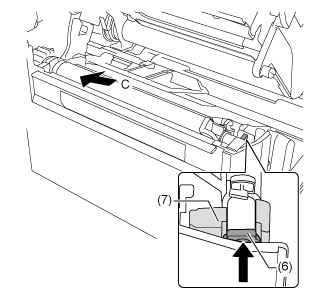

Ensuite, assurez-vous que la languette (6) sur l'extrémité d'entraînement droite du rouleau de platine est dirigée vers le haut. Poussez le rouleau de platine de nouveau dans le sens C de sorte que la languette (6) soit fixée dans la rainure (7) du côté entraîné.
|
|
6.
|

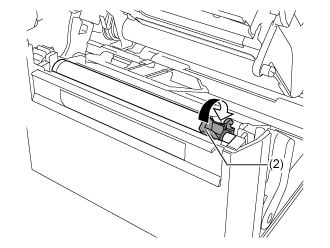

Tournez le levier (2) pour verrouiller le rouleau de platine.
|
