[02-00846-IT] Posizioni del Sensore supporto e posizioni di arresto del supporto

Modelli applicabili: PW208NX

Le posizioni di arresto dei supporti con il Sensore supporto e le varie Modalità di funzionamento sono le seguenti:

Elenco hardware

		Compatibile e nome del modello (Sì : Equipaggiato, - : Non equipaggiato)
		PW208NX	PW208mNX
(1)	Testina di stampa	Si	Si
(2)	Guida alle Etichette	Si	-
(3)	Sensore I-mark (tipo riflessivo)	Si	Si
(4)	Sensore di spazio (tipo trasmissivo)	Si	Si
(5)	Sensore dispenser (tipo a riflessione)	Si	-
(6)	Sensore senza liner (tipo a riflessione)	Si	-

Posizioni di arresto del Sensore e dell'Etichetta

Sensori		Posizione di arresto dell'Etichetta
		PW208NX	PW208mNX
L1	Larghezza di stampa effettiva	55 mm (2.2")	55 mm (2.2")
L2	Larghezza Etichetta Guida	Da 28,4 a 58 mm (da 1,12 a 2,28")	-
L3	Sensore I-mark di spazio	15.6 mm (0.61")	15.5 mm (0.61")
L4	Posizione del Dispenser	2.6 mm (0.1")	-
L5	Sensore dispenser	7.1 mm (0.28")	-
L6	Posizione di taglio Appo/Senza liner	12.5 mm (0.49")	8.2 mm (0.32")
L7	Sensore senza liner	13.1 mm (0.52")	-

Posizioni del Sensore Supporto e posizioni di arresto del supporto
Le posizioni di arresto dei supporti con il Sensore supporto e le varie Modalità di funzionamento sono le seguenti:

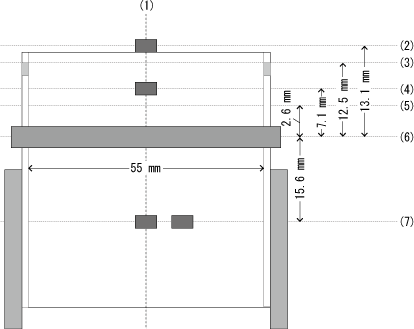

PW208NX

(1) Posizione centrale
(2) Posizione del Sensore senza liner
(3) Posizione Appo/Senza liner
(4) Posizione del Sensore dispenser
(5) Posizione del Dispenser
(6) Posizione della testina di stampa
(7) I-mark/Posizione dello Spazio

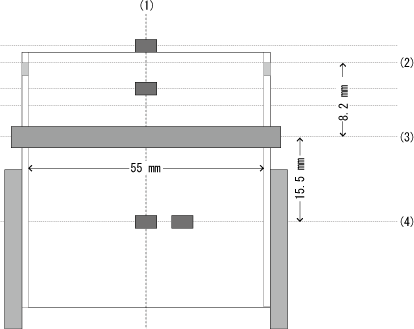

PW208mNX

(1) Posizione centrale
(2) Posizione Appo/Senza liner
(3) Posizione della testina di stampa
(4) I-mark/Posizione di spazio
