[01-00289-PT] Sensor de Lacuna (apenas PW208NX)

As seguintes páginas foram traduzidas por um sistema de tradução automática.
Observação: o sistema de tradução automática não é 100% correto.
É possível que algumas palavras, incluindo nomes próprios, sejam traduzidas incorretamente.

Modelos aplicáveis: PW208NX

Ajustar manualmente o nível do Sensor de Lacuna.

1.	Retire a Etiqueta e, em seguida, coloque o Liner. Alinhe o liner de modo a que o Sensor de mídia não detecte a Tarja (marca preta).
2.	Feche a Tampa.

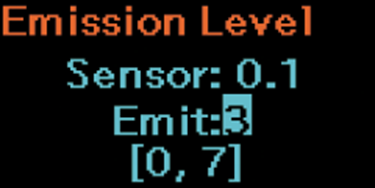

3.	Seleccione [Calibrar] > [Sensor de Lacuna] > [Nível de Emissão].

4.	Prima o botão para alterar o valor de Emissão de modo a que o valor do Sensor seja ajustado para 0,5 ou inferior.
5.	Prima o botão para decidir o valor.

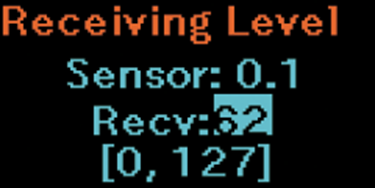

6.	Seleccione [Calibrar] > [Sensor de Lacuna] > [Nível de receção].

7.		Prima o botão para alterar o valor de Recv de modo a que o valor do Sensor seja ajustado para cumprir o seguinte:

◦

Valor alto do Sensor - Valor baixo do Sensor ≥ 1,0 V

◦	Valor alto do sensor: Etiqueta + peças do Liner
◦	Valor baixo do sensor: Parte Lacuna

Ajustar os valores de modo a que o valor do Sensor na parte Liner seja de aproximadamente 0,2 V a 0,3 V. De seguida, puxar a mídia para verificar se o valor das partes Etiqueta + Liner - o valor da parte Lacuna ≥ 1,0 V.

8.	Prima o botão para decidir o valor.

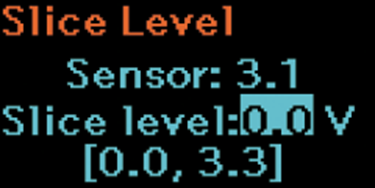

9.	Seleccione [Calibrar] > [Sensor de Lacuna] > [Nível de Fatia].

10.	Prima o botão para alterar o nível do corte. Ajuste o nível de fatia para que ele se torne o nível calculado da seguinte forma:

(Valor alto - Valor baixo) x 0,7 + Valor baixo = Nível da fatia

11.	Prima o botão para decidir o nível do corte.
