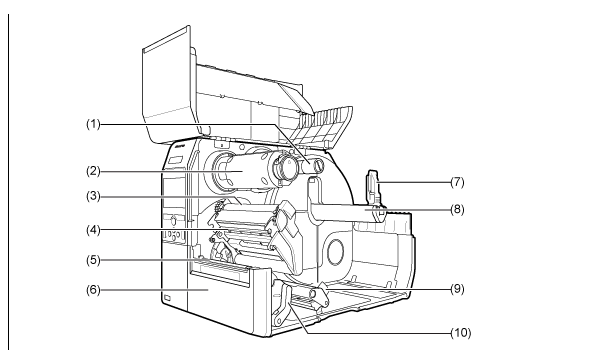

[02-00112-IT] Identificazione delle parti del prodotto (Vista interna)

Modelli applicabili: CL4NX/6NX Plus

(1)Mandrino di alimentazione nastro

(2)Mandrino di avvolgimento nastro

(3)Rullo nastro

(4)Testina di stampa (consumabili)

Crea un’immagine direttamente sul materiale di stampa o utilizzando un nastro. Pulire regolarmente la testina di stampa.

(5)Rullo di stampa (consumabili)

(6)Coperchio anteriore

(7)Guida contenitore materiale di stampa

Utilizzato per tenere il rotolo materiale di stampa.

(8)Contenitore rotolo materiale di stampa

Utilizzato per appendere il rotolo materiale di stampa alla barra.

(9)Guida per rotolo supporti

(10)Leva bloccaggio testina

Usata per rilasciare il gruppo testina di stampa.
