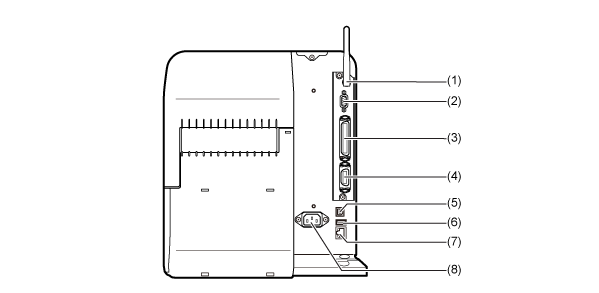

[02-00113-PL] Identyfikacja części produktu(Widok od tyłu)

Stosowane modele: CL4NX/6NX Plus

(1) Antena bezprzewodowej sieci LAN (opcjonalna)

Złącze do instalacji opcjonalnej anteny bezprzewodowej sieci LAN.

(2) Złącze RS-232C

Do podłączenia produktu do komputera poprzez interfejs szeregowy RS-232C.

Można także podłączyć kontroler kodów kreskowych.

Stosowanie interfejsu RS-232C można wybrać w menu [Narzędzia] > [Czytnik kodów kreskowych] > [Odczytywanie] > [Interfejs].

(3) Złącze IEEE1284

Do podłączenia produktu do komputera poprzez interfejs IEEE1284.

(4) Złącze EXT (interfejs sygnału zewnętrznego)

Złącze interfejsu dla sygnałów zewnętrznych. Podłączyć opcjonalne urządzenie do tego złącza.

(5) Złącze USB (typu B)

Do podłączenia produktu do komputera poprzez interfejs USB.

(6) Złącze USB (typu A)

Włączenie zapisu informacji o ustawieniach produktu w pamięci USB.

Ponadto można podłączyć inne urządzenia, jak kontroler kodów kreskowych, skaner kodów kreskowych lub klawiatura.

• Przed podłączeniem do produktu pamięci USB przeskanować ją w programie antywirusowym. SATO Corporation nie ponosi odpowiedzialności za nieprawidłowe działanie produktu spowodowane dostaniem się do niej wirusa z pamięci USB.

(7) Złącze LAN

Do podłączenia produktu do sieci przez interfejs LAN.

(8) Gniazdo prądu zmiennego

Dostarcza zasilanie do produktu przez włożony przewód zasilający.

Zanim podłączona zostanie drukarka, należy się upewnić, że napięcie prądu zmiennego w sieci elektrycznej mieści się w zakresie 100–240 V, 50 do 60 Hz.
