Identificação das peças do Painel do operador

As seguintes páginas foram traduzidas por um sistema de tradução automática.
Observação: o sistema de tradução automática não é 100% correto.
É possível que algumas palavras, incluindo nomes próprios, sejam traduzidas incorretamente.

Identificação das peças do Painel do operador



(1) Ecrã
(2) Localização da antena NFC

(3) / / / Botões de seta
Navegar pela seleção no menu do ecrã.
(4) Indicador LED
(5) Botão LINE
Alternar entre o modo Online/Off-line ou reproduzir/pausar o Vídeo.
(6) Botão Enter
Confirmar o item selecionado ou o valor de configuração.
(7) Botão Back
Regressa ao ecrã anterior.

(8) Botões suaves

As funções mudam consoante o ecrã. As funções dos botões estão indicadas na parte inferior do ecrã.

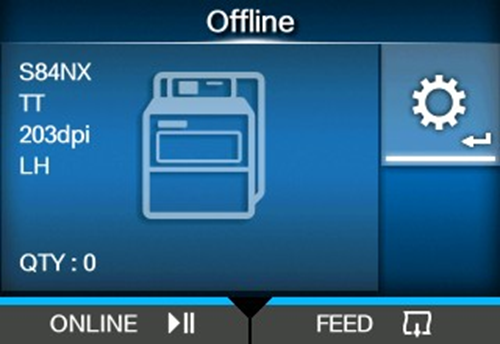

Exemplo 1: No modo Serviços off-line

Botão de ação esquerdo: ONLINE, botão de software da direita: ALIMENTAÇÃO

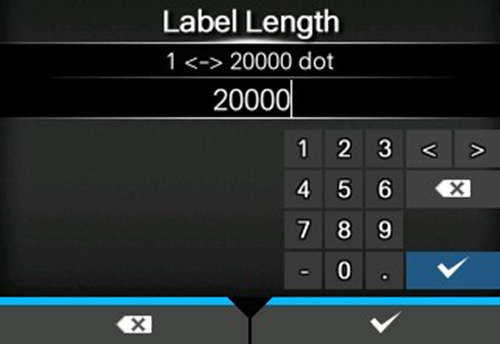

Exemplo 2: O ecrã de introdução de valores numéricos do menu Configurações

Botão de ação esquerdo Excluir um carácter botão de softkey à direita Salvar

[02-01215-PT]
