Substituir o Rolete de Impressão

As seguintes páginas foram traduzidas por um sistema de tradução automática.
Observação: o sistema de tradução automática não é 100% correto.
É possível que algumas palavras, incluindo nomes próprios, sejam traduzidas incorretamente.

Modelos Aplicativos : S8xNX
Consulte a figura abaixo.

Pode facilmente remover e substituir um Rolete de Impressão danificado ou gasto.

Não ligue ou desligue o produto, nem conecte ou desconecte o cabo de alimentação enquanto as suas mãos estiverem molhadas. Se o fizer, pode provocar um choque elétrico. Desconectar o cabo de alimentação da tomada de CA antes de substituir o Rolete de Impressão.

Ferramentas necessárias Chave de fendas Phillips

Diretrizes para Substituir o Rolete de Impressão

O Rolete de Impressão tem uma marca às riscas no lado esquerdo. Quando a marca listada começar a desaparecer, isso indica que deve substituir o Rolete de Impressão.

Esta é apenas uma orientação geral. O estado de desgaste do Rolete de Impressão varia consoante a Mídia utilizada. Em qualquer caso, substitua o Rolete de Impressão desgastado quando este afetar a qualidade de impressão do produto.

Exibir o Vídeo abaixo para o procedimento.

Padrão/Tipo mão esquerda

Tipos opostos/direitos

1.	Certifique-se de que o produto está desligado e Desconecte o cabo de alimentação da tomada de CA.

2.	Abrir a Tampa superior.

Abrir totalmente a tampa superior para evitar a queda acidental da tampa.

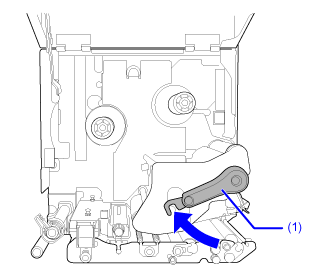

3.	Rode a Alavanca de trava do cabeçote (1) no sentido dos ponteiros do relógio para destravar a cabeça de impressão.

A cabeça de impressão e as suas imediações estão quentes após a impressão. Tenha cuidado para não se queimar. Tocar na extremidade da cabeça de impressão com as mãos desprotegidas pode causar ferimentos.

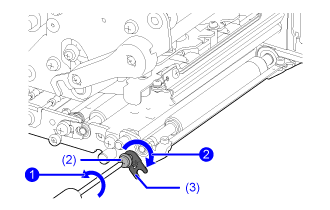

4.	Desaperte o parafuso (2)até que o grampo do rolamento (3) seja libertado.

Não remover o parafuso.

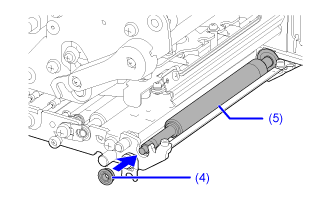

5.	Remover o rolamento (4) do chassis e o eixo do Rolete de Impressão (5).

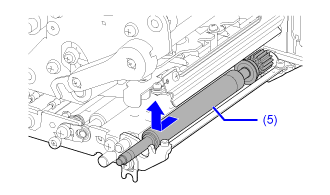

6.	Retire o Rolete de Impressão (5) do produto e substitua-o por um novo Rolete de Impressão.

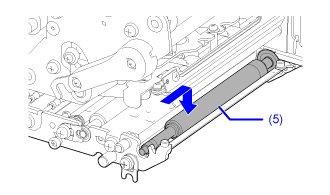

7.	Insira a extremidade da engrenagem do Rolete de Impressão (5) totalmente na estrutura central do produto.

8.	Volte a colocar o rolamento (4) no chassis e no eixo do Rolete de Impressão (5).

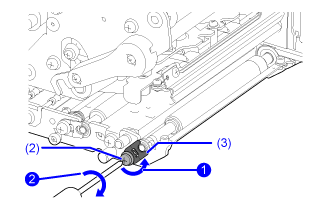

9.	Rode o grampo do rolamento (3) para o rolamentoe fixe-o com o parafuso (2).
