Baskı Silindirinin Değiştirilmesi

Następujące strony zostały przetłumaczone przez system tłumaczenia maszynowego.
Należy pamiętać, że system tłumaczenia maszynowego nie gwarantuje 100% poprawności.
Niektóre nazwy własne mogą nie zostać przetłumaczone poprawnie.

Uygulanabilir modeller : S8xNX
Lütfen aşağıya bakınız.

Hasarlı veya aşınmış bir baskı silindir kolayca çıkarıp değiştirebilirsiniz.

Elleriniz ıslakken ürünü açıp kapatmayın, güç kablosunu bağlamayın veya çıkarmayın. Bunu yapmak elektrik çarpmasına neden olabilir. silindir değiştirmeden önce güç kablosunu AC prizinden Bağlantıyı Kes .

Gerekli araç Phillips tornavida

Silindiri Değiştirme Kılavuzu

Baskı silindir sol tarafında çizgili bir işaret vardır. Çizgili işaret kaybolmaya başladığında, baskı silindir değiştirmeniz gerektiğini gösterir.

Bu yalnızca genel bir kılavuzdur. Platen silindir aşınma durumu kullanılan ortama bağlı olarak değişir. Her durumda, ürünün baskı kalitesini etkilediğinde aşınmış platen silindir değiştirin.

İşlemin yapılışı için aşağıdaki videoyu izleyin.

Standart/Sol El Tip

Karşı/Sağ El Tip

1.	Ürünün kapalı olduğundan emin olun ve güç kablosunu AC prizinden çıkarın.

2.	Üst kapağı açın.

Kapağın kazara düşmesini önlemek için üst kapağı tamamen açın.

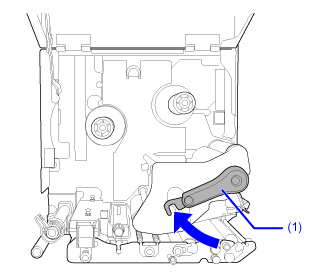

3.	Baskı kafasının kilidini açmak için kafa kilitleme kolunu (1) saat yönünde çevirin.

Yazdırma kafası ve çevresi yazdırma işleminden sonra sıcaktır. Yanmamaya dikkat edin. Baskı kafasının kenarına çıplak elle dokunmak yaralanmaya neden olabilir.

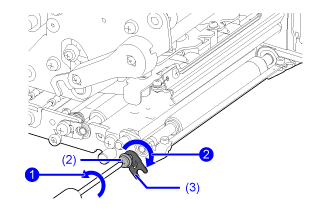

4.	Vidayı gevşetin (2) yatak kelepçesi (3) serbest bırakılıncaya kadar .

Vidayı sökmeyin.

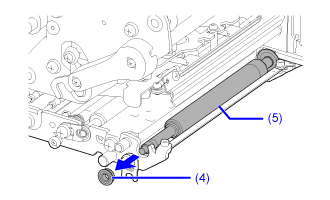

5.	Rulmanı (4) şasiden ve baskı silindir milini (5) çıkarın.

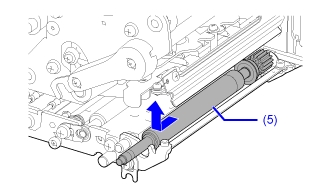

6.	Baskı silindir (5) üründen çekip çıkarın ve yeni bir baskı silindir ile değiştirin.

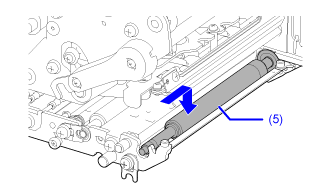

7.	silindir (5) dişli ucunu ürünün orta çerçevesine tam olarak yerleştirin.

8.	Yatağı (4) şasiye ve baskı silindir şaftına (5) geri yerleştirin.

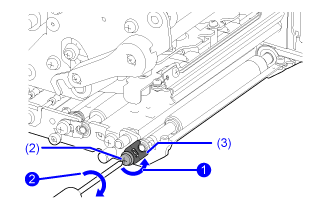

9.	Yatak kelepçesini (3) yatağa doğru döndürün ve vidayı (2) kullanarak sabitleyin .

[02-01252-TR]
