Identificação das peças do produto（Vista traseira）

As seguintes páginas foram traduzidas por um sistema de tradução automática.
Observação: o sistema de tradução automática não é 100% correto.
É possível que algumas palavras, incluindo nomes próprios, sejam traduzidas incorretamente.

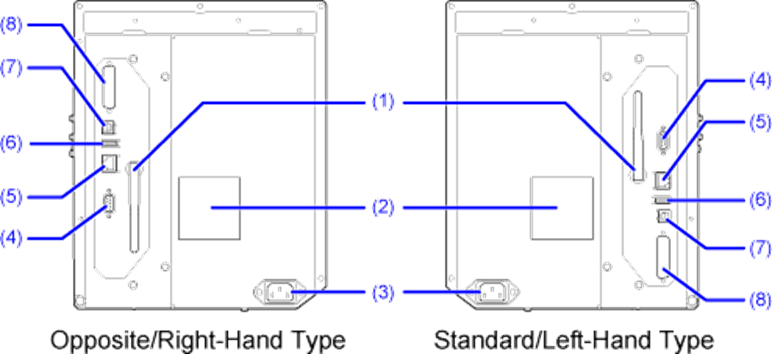

Exibir traseira

(1) Antena LAN sem fios (Opcionais)
Conector para instalação da antena LAN sem fios opcional.
(2) Filtro da ventoinha
Para evitar a entrada de pó no produto.

(3) Terminal de entrada AC
Fornece alimentação ao produto através do cabo de alimentação inserido.
Antes de efetuar a ligação, certifique-se de que a tensão AC da sua região se encontra na gama de AC 100 a 240
V, 50 a 60 Hz.
(4) Conector RS-232C
Para ligar o produto ao computador utilizando o interface de série RS-232C.
Também pode ligar um verificador de códigos de barras.
A utilização da interface RS-232C pode ser selecionada no menu [Ferramentas] > [Verificador de código de barras] > [Teste] >
[Interface].
(5) Conector LAN
Para ligar o produto à rede utilizando a interface LAN.
(6) Conector USB (Tipo A)
Ativar o armazenamento de informações de Configurações do produto com a memória USB.
Além disso, podem ser ligados outros dispositivos, como um verificador de código de barras, um scanner de código de barras ou um teclado.

- Certifique-se de que efectua uma verificação de vírus na memória USB antes de a Conectar ao produto . A SATO Corporation não pode ser responsabilizada por qualquer avaria do produto causada por um vírus espalhado através da memória USB.

(7) Conector USB (Tipo B)
Para ligar o produto ao computador utilizando a interface USB.
(8) Conector EXT (Interface de sinal externo)
Conector de interface para sinais externos. Conectar um dispositivo opcional a este terminal.

[02-01218-PT]
